32商品が見つかりました
-

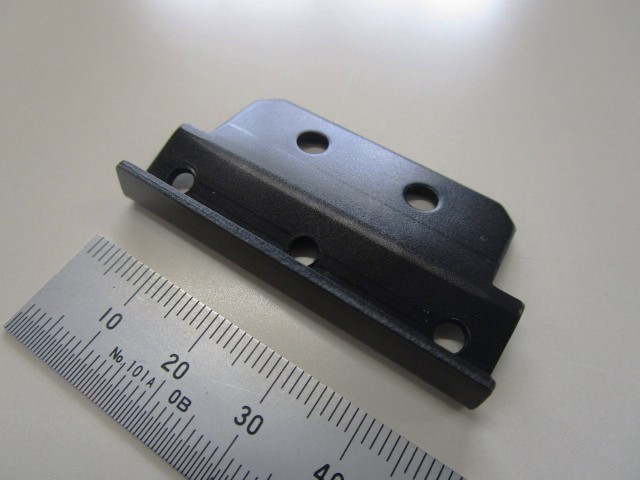

未分類材質 SPCC t＝1.6㎜ 寸法 50mm×26.5mm×7.2mm 工程 金型設計→金型製作→外穴抜→メタルエステ（バリ取り）→曲×2→タップ×3→メッキ 詳細 パチンコ台関連部品
プレス加工の間にバリ取り工程挟んで、曲げ２回加工後ににタップ加工をしております。
その後、協力会社にて電気亜鉛メッキ三価クロメート（黒）を処理してもらっております。 -

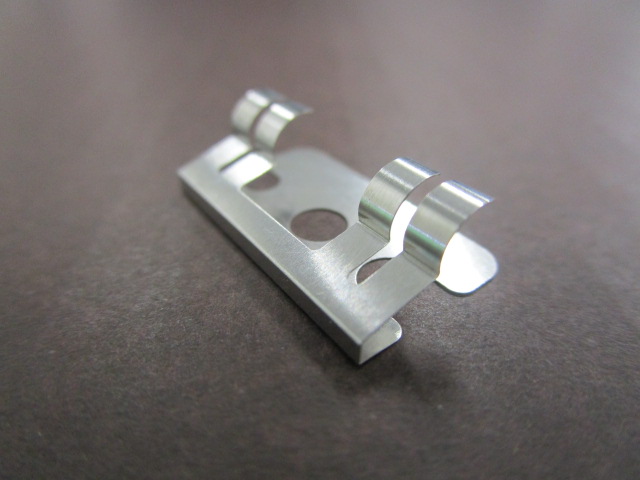

OA機器関連材質 SUS304CSP-3/4H 板厚0.1mm 寸法 12mm×21mm×7mm 工程 金型設計→金型製作→単発プレス（3工程）→脱脂→低温焼鈍（協力会社）→本体（板金部品）にバーリングカシメ 詳細 横から見た形状がくの字に近いため、金型形状も薄くなるため、金型の精度が必要になります。
プレス加工後に低温焼鈍工程が有るため、処理による寸法変化対策が重要になる製品になります。
低温焼鈍実施後に、本体の板金部品にバーリングカシメで固定されます。 -

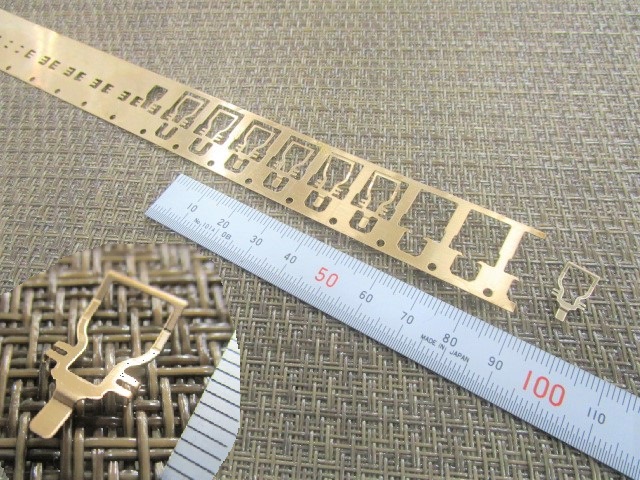

自動車関連材質 ばね用リン青銅(C5210-1/2H) t＝0.2㎜ 寸法 14.85×7.40×3.30 工程 端子A・・・順送プレス(45t)→Niメッキ（フラッシュメッキ） + モールドプレス（協力会社） + モールド品に端子Aと端子B（別部品）の部品をAssy→外観検査→専用トレー入れ 詳細 部品名：電池端子
ボタン電池用の電池ホルダーに組込む端子になります。
プレス以外にもモールド品についても弊社のネットワークを駆使して、一貫生産で納品することが可能です。 -

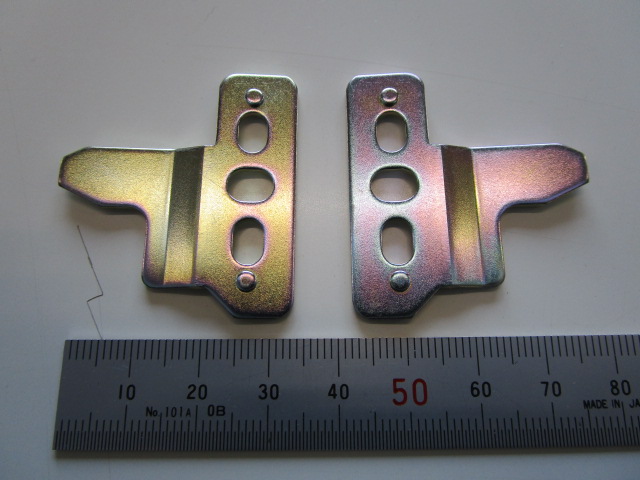

OA機器関連材質 SPCC t＝1.6㎜ 寸法 40.1×37.0×3.3 工程 ①トランスファー（外穴抜→面押・押出→曲→切り離し） + ②それぞれ3価クロメートめっき 詳細 部品名：Head Adjust
プリンター用のヘッドアジャストに使用される部品になります。
L/R（勝手違い） セット取りもトランスファーロボット金型でプレス加工対応！！ -

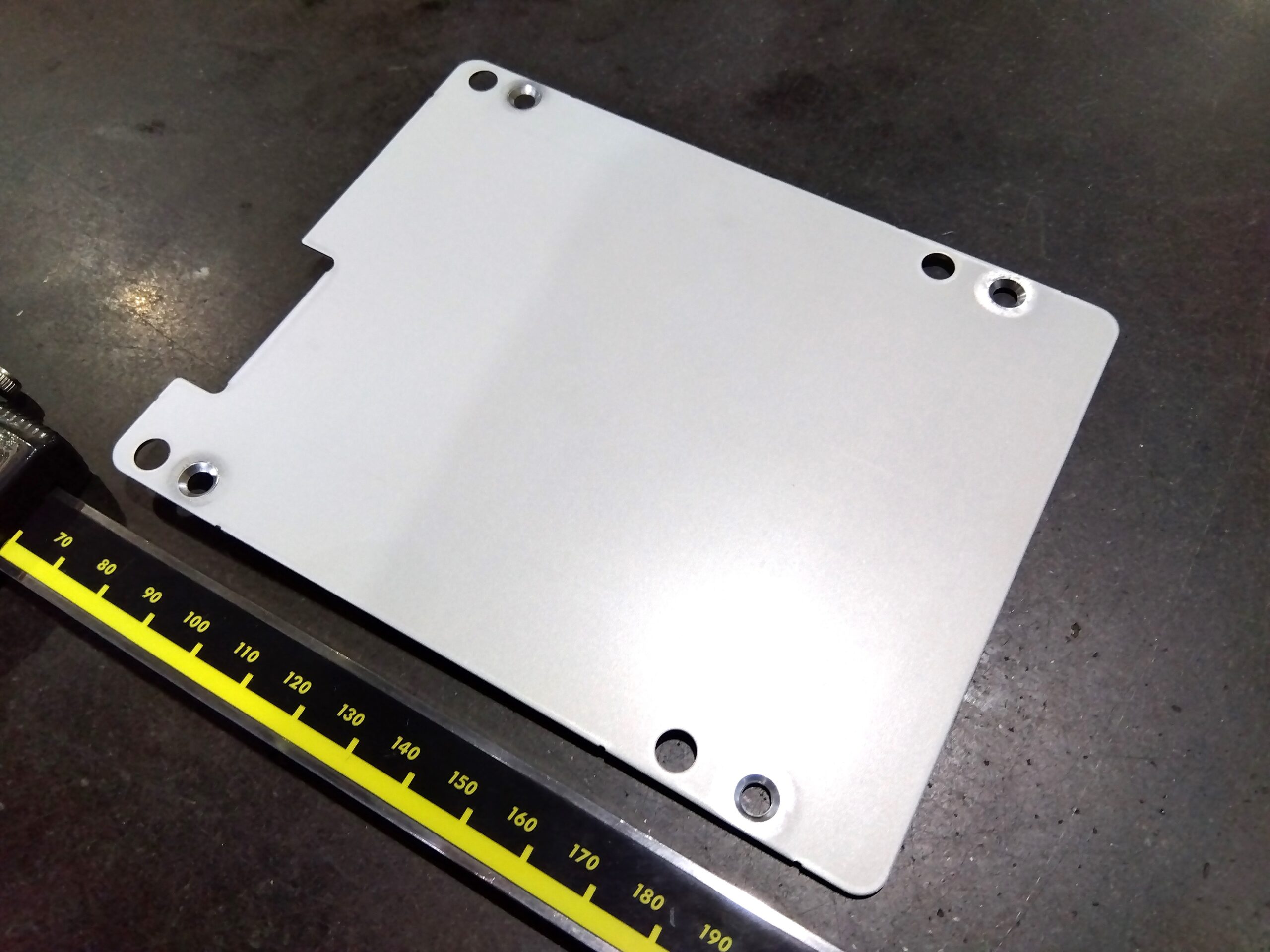

電気関連部品(量産用)材質 SECC t＝1.6㎜ 寸法 140×100×7.2 工程 金型設計 + 金型製作 + トランスファーロボットプレス（金型内皿モミ加工） 詳細 【カバー】
電気関連部品に使用されるカバーになります。
写真のようにトランスファーロボット対応のプレス金型内で皿モミ加工まで対応する金型設計製作から、量産まで対応しております。 -
光学機器関連材質 SPCC-SD t=1.0mm 寸法 16.4×7×6.4 工程 金型設計 + 金型製作 + 順送プレス(80t) + M1.4タップ(2ケ所) + 無電解ニッケルメッキ 詳細 部品名：YOKE_F1（デジタルカメラ部品）
こちらの製品は、側面にM1.4のタップが2ヶ所有るのですが、弊社では対応出来ないため、協力企業でタップ加工してもらっております。
タップ加工した後、無電解ニッケルメッキをしておりますが、こちらも協力企業にお願いして、メッキ完でお客様に納品させていただいております。 -

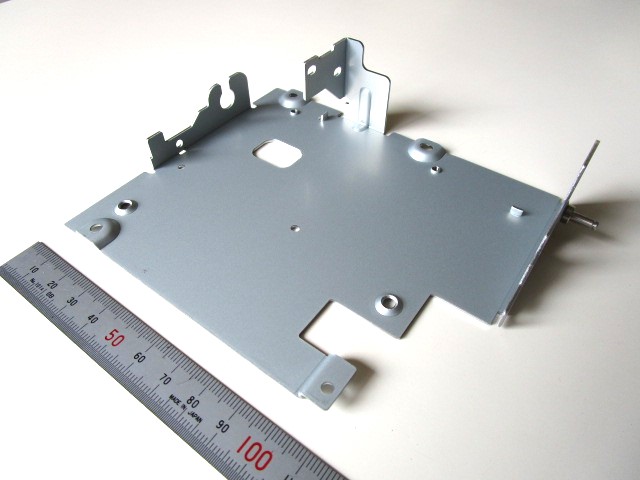

アミューズメント関連材質 SECC t＝1.2㎜ 寸法 130.4×110×33.2 工程 金型設計 + 金型製作 + トランスファーロボットプレス（金型内STUDカシメ加工とタップ加工） 詳細 部品名：ベースプレートカシメAssy
こちらの部品は、アミューズメント機器のカード読み取り関係の所に組込まれる部品になります。
写真のように側面にピンが立っていますが、トランスファーロボット対応の金型内でピン(STUD)のカシメとタップ加工まで対応しております。
社内で金型設計製作から、量産まで対応しております。 -

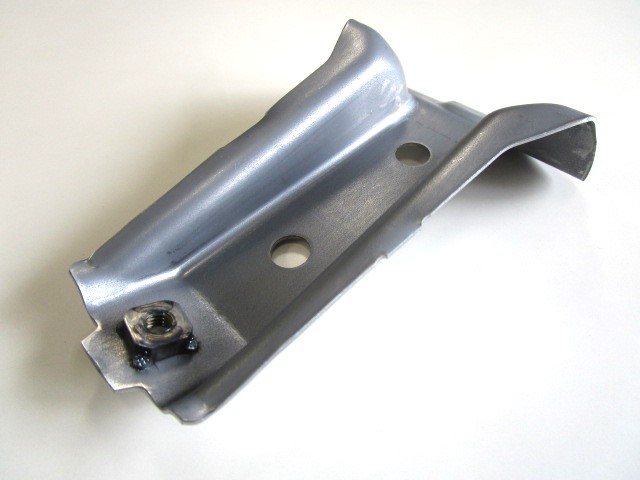

自動車関連材質 SPC270D t＝1.0㎜ 寸法 54mm × 48mm × 28mm 工程 金型設計 + 金型製作 + 順送(PRG)プレス + ナット溶接（1ヶ所）
詳細 部品名：ブラケット
自動車のピラー周辺に組込まれるブラケットになります。
順送(PRG)金型で勝手違い品をペア取りでプレス加工し、後工程でナットをプロジェクション溶接しております。 -

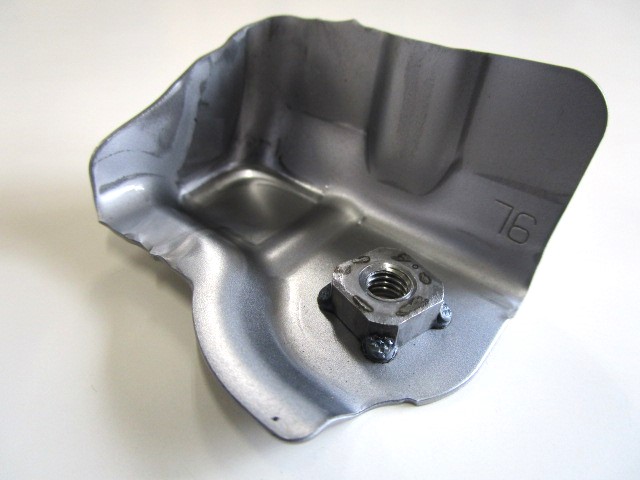

自動車関連材質 SCGA270D-45 t＝1.4㎜ 寸法 138mm x 81mm x 30mm 工程 金型設計 + 金型製作 + 順送プレス + ナット溶接
詳細 部品名：ブラケット
こちらの製品は、自動車のカウル付近に取り付けられるブラケットになります。 -

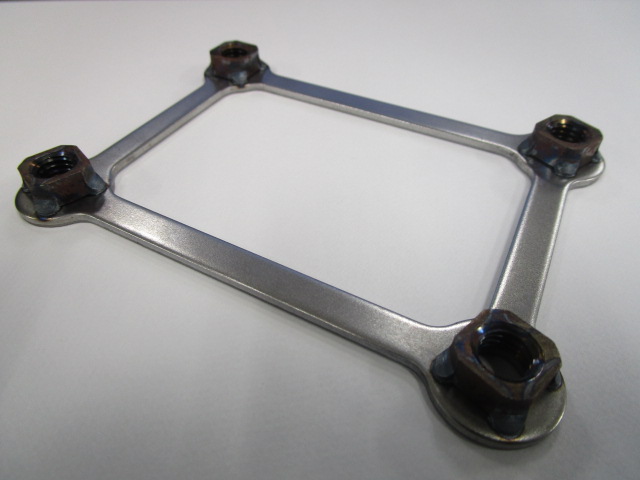

計測関連機器材質 SPCC-SD t＝2.3㎜ 寸法 106.0mm Ｘ 79.0mm Ｘ 2.3mm（ナット含まず） 工程 金型設計 + 金型作成 + 外穴抜き + メタルエステ（バリ取り） + ナット溶接 詳細 部品名：折り畳みアンテナ用プレート
プレス加工後にメタルエステでバリ取り実施、ナットを4ヶ所溶接して出荷になります。
⇒客先にてインサート成形 -

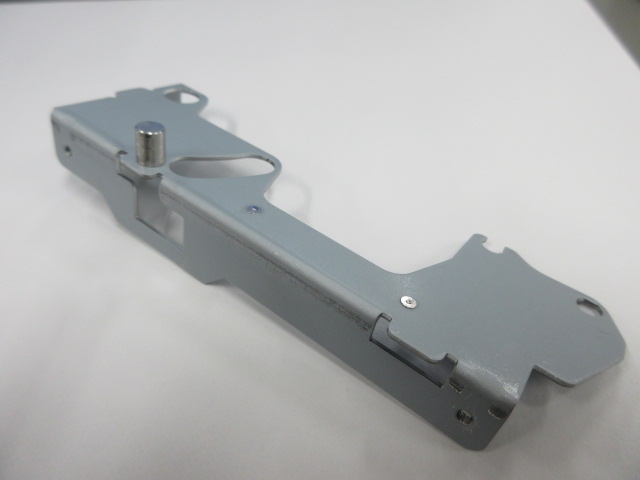

OA機器関連材質 SECC-QS1 t＝1.2㎜ 寸法 131.5mm × 41.6mm Ｘ 19.5mm 工程 金型設計 + 金型製作 + 外穴抜 + 穴抜き・バーリング + タップ + 曲・カシメ + カシメ2 詳細 金型プレスによる量産品です。
プレスで外穴抜した後、穴抜き、バーリング、タップ、曲げを施し、STUDをカシメしてあります。 -
OA機器関連材質 SUS304-2Ｂ t＝1.2㎜ 寸法 26mmＸ28mmX24mm 工程 外穴抜 ＋ 面押し + 曲げ・バーリング + タップ + 脱脂 詳細 金型の設計から製作、プレス量産まで一貫してます！ -

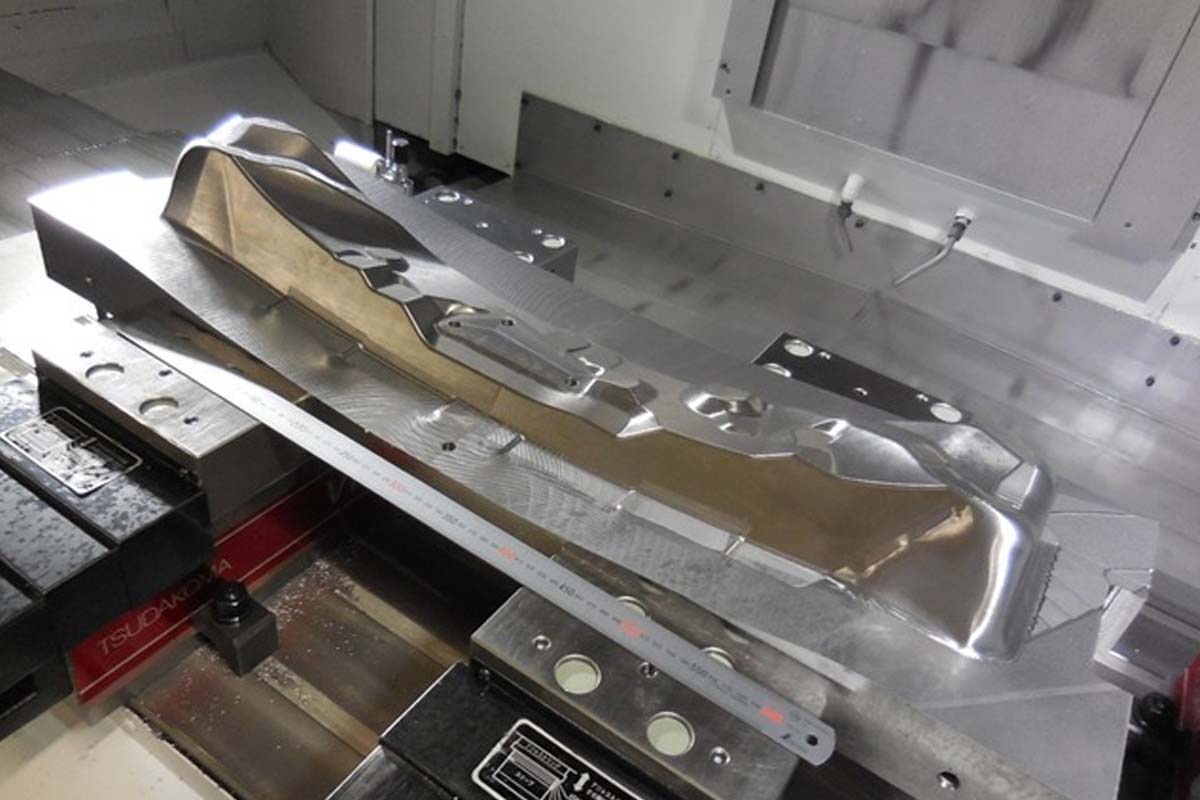

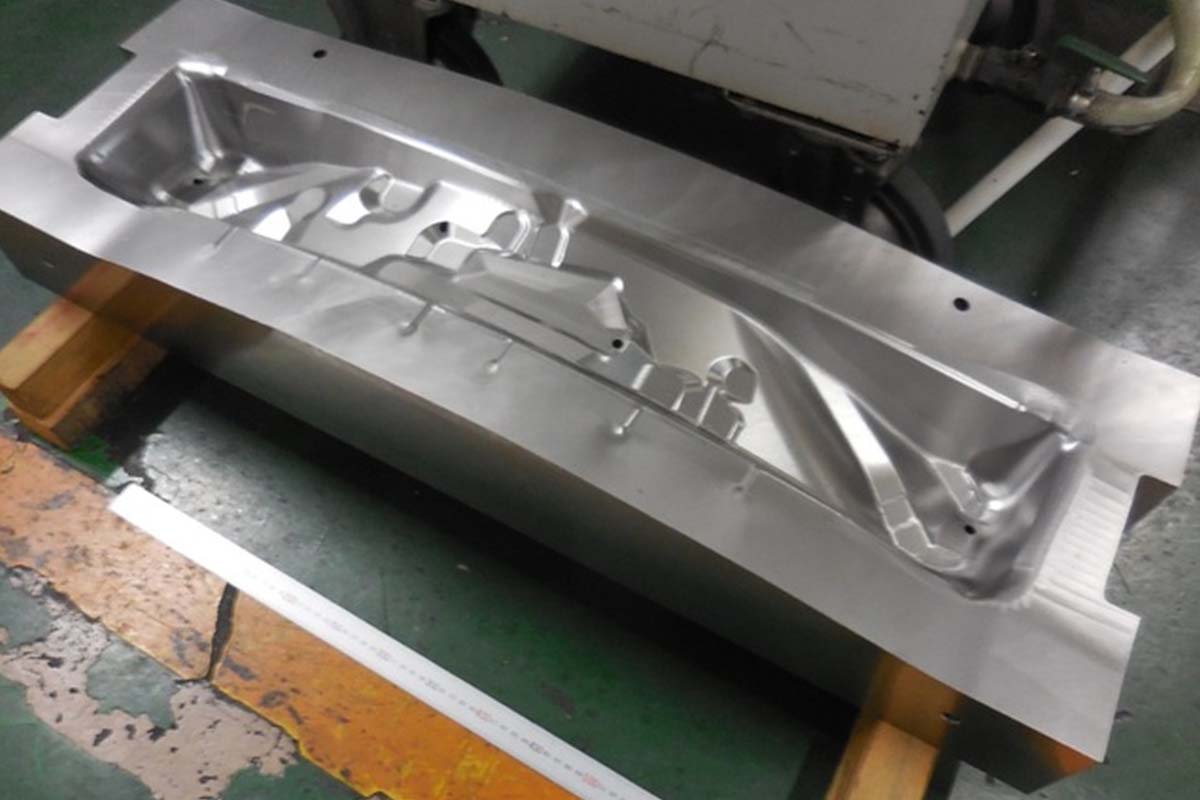

プレス金型材質 SLD-MAGIC 寸法 300×950×150 工程 材料をマシニングセンターにて粗取り切削加工後に仕上げ切削加工になります。 詳細 部品名：絞り金型のダイプレート
3D型彫り深さ 115mm
売り型の金型部品になります。 -
プレス金型材質 SLD-MAGIC 寸法 300×950×150 工程 金型材料をマシニングセンターにて粗取り切削加工から仕上げ切削加工になります。 詳細 部品名：絞り金型パンチ
3D型彫り深さ 111mm
売り型の金型部品になります。 -
自動車関連材質 SPHC t=1.6 寸法 186×214×144 工程 プレス加工＋スポット溶接＋ナット溶接＋めっき -

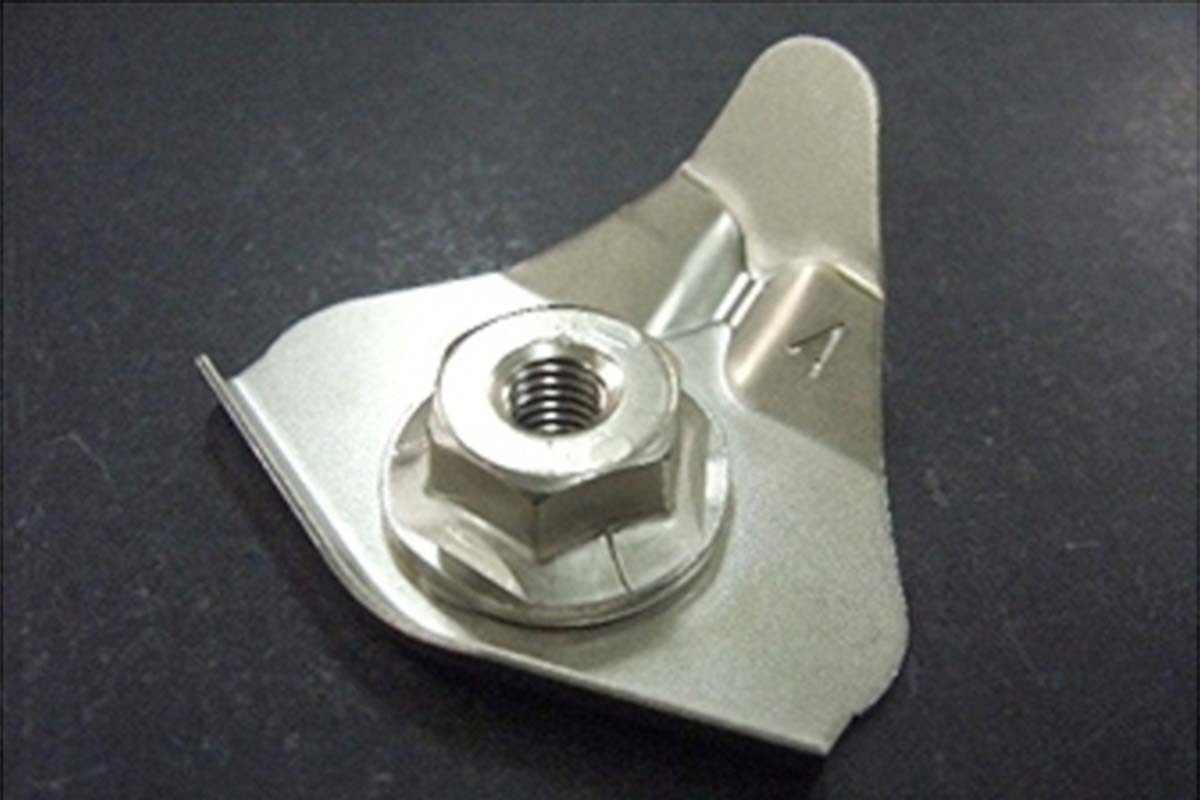

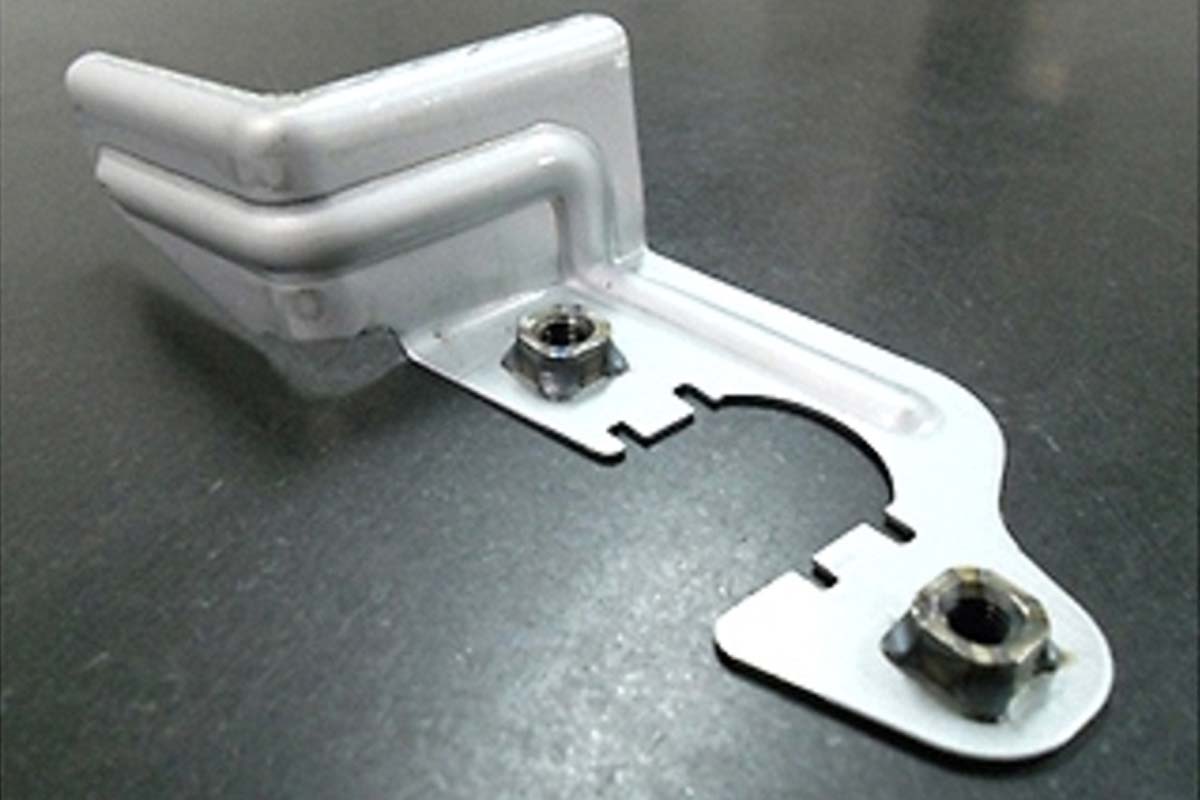

自動車関連材質 SECD t=1.0 寸法 134×63×31 工程 プレス加工＋ナット溶接 -

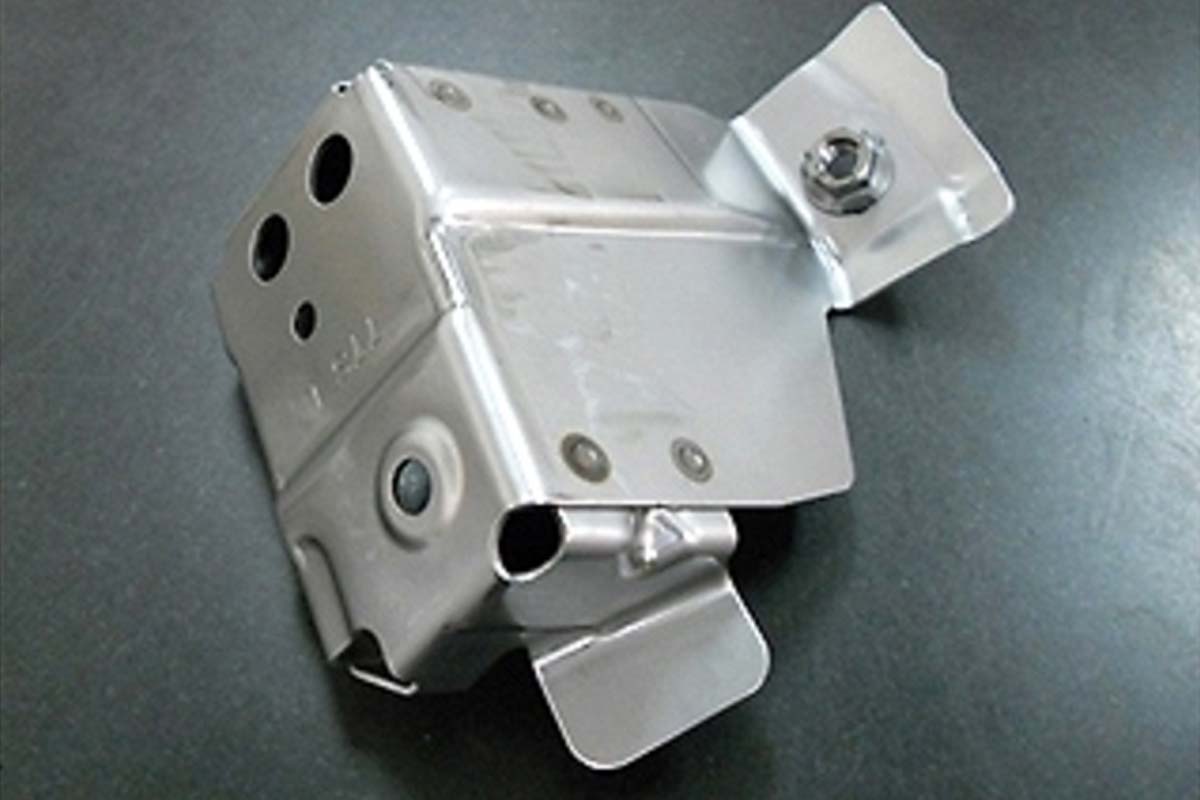

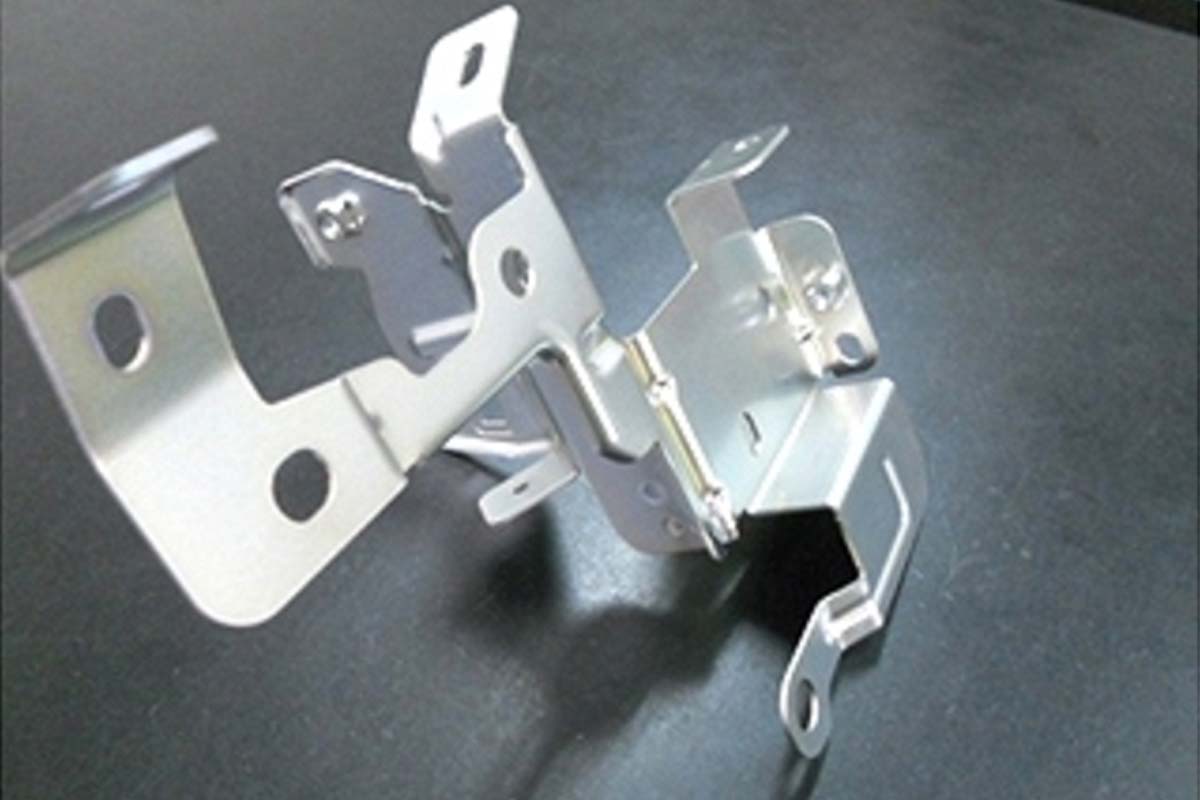

自動車関連材質 SPC270D t=1.6 寸法 156×158×192 工程 プレス加工＋スポット溶接＋ナット溶接 -
自動車関連材質 SPC440 t=0.8 寸法 135×180×13 工程 プレス加工＋ボルト溶接 -
自動車関連材質 SHGA270D-45 t=1.6＋2.6 寸法 240×135×80 工程 本体 金型設計→金型製作→順送プレス(250t)→単発プレス(200t)
子部品 金型設計→金型製作→順送プレス(250t)
本体と子部品をロボット溶接→カチオン電着塗装詳細 部品名：自動車用サスペンションメンバー部品
子部品中央が絞りで盛り上がっておりますが、絞り高さの違いで前輪駆動車と４輪駆動車に、仕様が別になっていました。
本体を順送加工した後、単発型で成形を行います。
子部品を別に順送加工した後、本体に溶接ロボットで溶接し、最後にカチオン電着塗装（協力会社）を行って完成です。 -

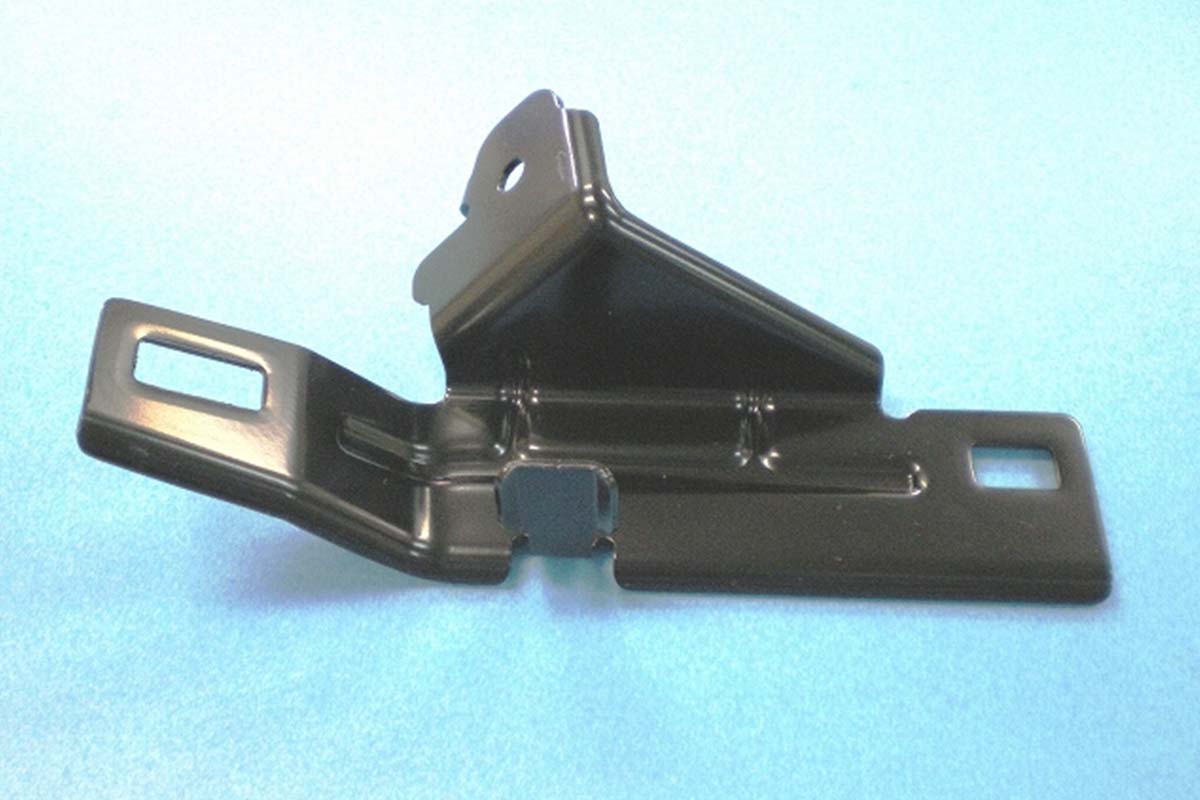

自動車関連材質 SPHC t=1.6 寸法 161×83×43 工程 プレス加工＋カチオン電着塗装
